Rotuladoras para frascos, potes e embalagens planas
Rotuladora é a máquina que aplica rótulos autoadesivos em embalagens de forma automática, mantendo a mesma posição e o mesmo alinhamento em toda a produção. Ela desbobina a etiqueta, detecta a embalagem por sensor fotoelétrico e aplica o rótulo por pressão, sem cola líquida. A ABEMAG TSI fornece rotuladoras semiautomáticas e automáticas de 15 a 50 peças por minuto, para frascos cilíndricos de 30 a 100 mm de diâmetro, embalagens de face plana e aplicação frente e verso, com opção de datador integrado.
Como funciona uma rotuladora automática?
A rotuladora trabalha com rótulo autoadesivo em bobina e repete o mesmo ciclo para cada embalagem:
- Alimentação. A esteira leva a embalagem até a estação de rotulagem, espaçada por sem-fim ou por guia lateral.
- Detecção. Um sensor fotoelétrico identifica a chegada da embalagem e outro lê o espaço entre etiquetas na bobina.
- Dispensação. O liner faz uma curva fechada na régua dispensadora e o rótulo se descola, avançando na mesma velocidade da embalagem.
- Aplicação. Roletes ou esponja pressionam o rótulo. No frasco cilíndrico, a embalagem gira para que o rótulo envolva os 360°.
- Contagem. O contador de produção registra as peças rotuladas, com repetibilidade de posição dentro de ±3 mm nos modelos da linha TSI-1200.
Rotuladora, etiquetadora, autoadesiva ou sleeve: qual é a diferença?
"Rotuladora" e "etiquetadora" são usadas como sinônimos no mercado. O que realmente diferencia os equipamentos é o método de aplicação do rótulo, e é por ele que o projeto deve ser especificado.
| Método | Como o rótulo é aplicado | Precisa de | Na ABEMAG |
|---|---|---|---|
| Autoadesivo (pressure sensitive) | Etiqueta em bobina, descolada do liner e aplicada por pressão | Apenas a rotuladora | Sim — toda a linha TSI |
| Sleeve termoencolhível | Filme tubular cortado e colocado em volta da embalagem, depois encolhido por calor | Aplicador de sleeve + túnel de encolhimento | Túnel de encolhimento; o aplicador é solução de terceiros |
| Cola quente ou cola fria | Rótulo de papel colado no recipiente | Sistema de cola e manutenção associada | Não |
| Rótulo aplicado no molde (IML) | Rótulo inserido durante a injeção ou sopro da embalagem | Integração com a injetora | Não |
Para a maior parte de frascos de cosméticos, alimentos, produtos de limpeza e químicos, o autoadesivo é o método adequado: aceita tiragens pequenas, troca rápida de arte e não exige túnel nem sistema de cola. O sleeve compensa quando o rótulo precisa envolver toda a embalagem, cobrir formatos irregulares ou funcionar como lacre — ao custo de uma etapa a mais na linha.
Quais são os tipos de rotuladora?
O tipo é definido pelo formato da embalagem e por quantos rótulos são aplicados em cada peça.
| Modelo | Tipo | Velocidade | Embalagem / rótulo | Datador |
|---|---|---|---|---|
| TSI-1200A | Cilíndrica automática | 40 pç/min | frasco Ø30–100 mm · rótulo 30–100 × 30–160 mm | Não |
| TSI-1200AD | Cilíndrica automática | 40 pç/min | frasco Ø30–100 mm | Sim |
| TSI-1200B | Cilíndrica automática | 30 pç/min | Frascos cilíndricos, maior precisão | Não |
| TSI-160D | Cilíndrica automática | 15–35 pç/min | frasco Ø30–100 mm | Sim |

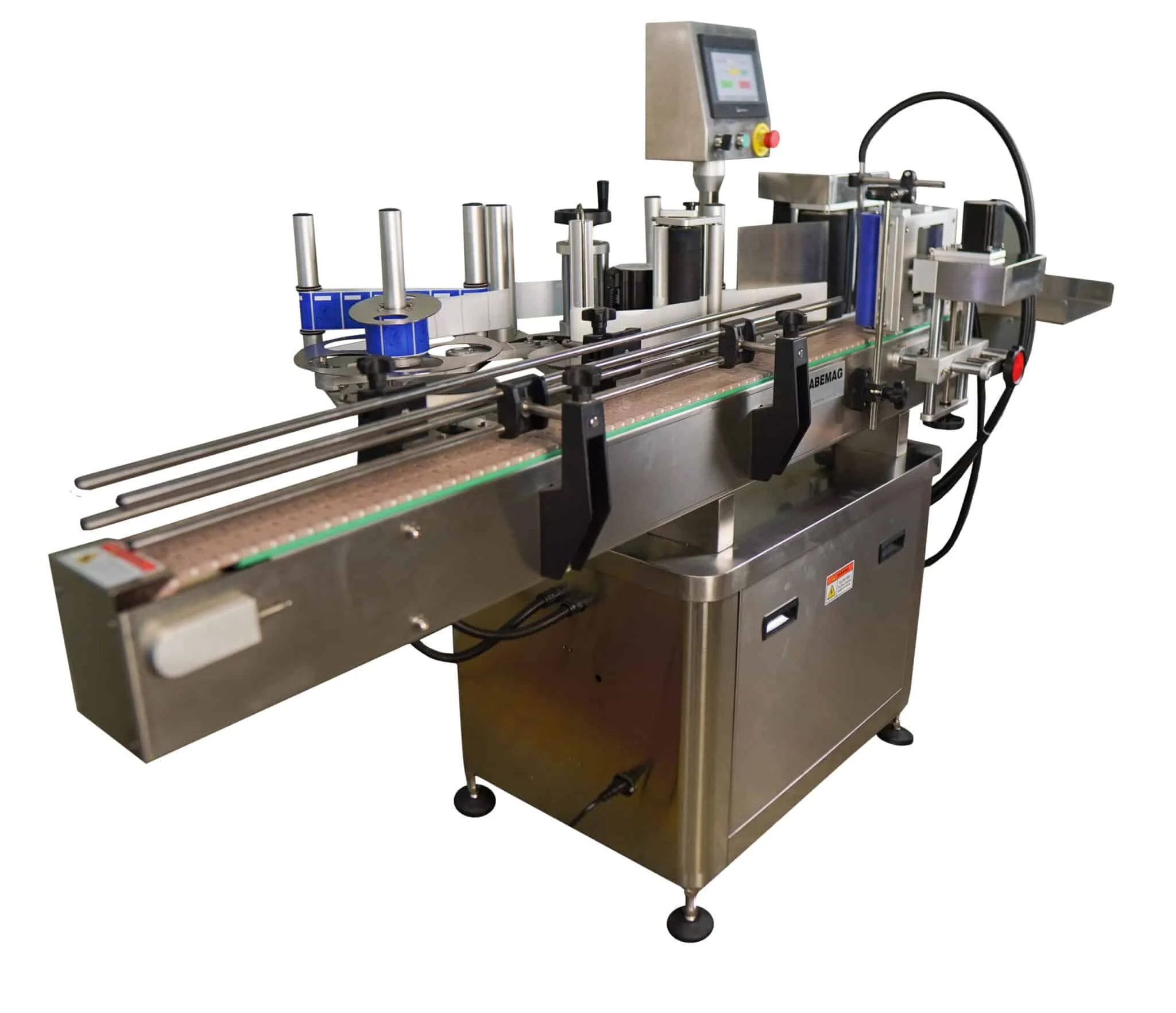

| RA200B | Cilíndrica automática | 10–40 pç/min | rótulo até 200 mm | Opcional |
| RA320 | Cilíndrica automática | Alto desempenho | rótulo até 320 mm | Opcional |
| AB-120P · AB-120PD | Superfície plana automática | Contínua | Caixas, potes e faces retas | PD: sim |
| TSI-50 · TSI-50D | Semiautomática de bancada | 25–50 pç/min | Frascos cilíndricos | 50D: sim |

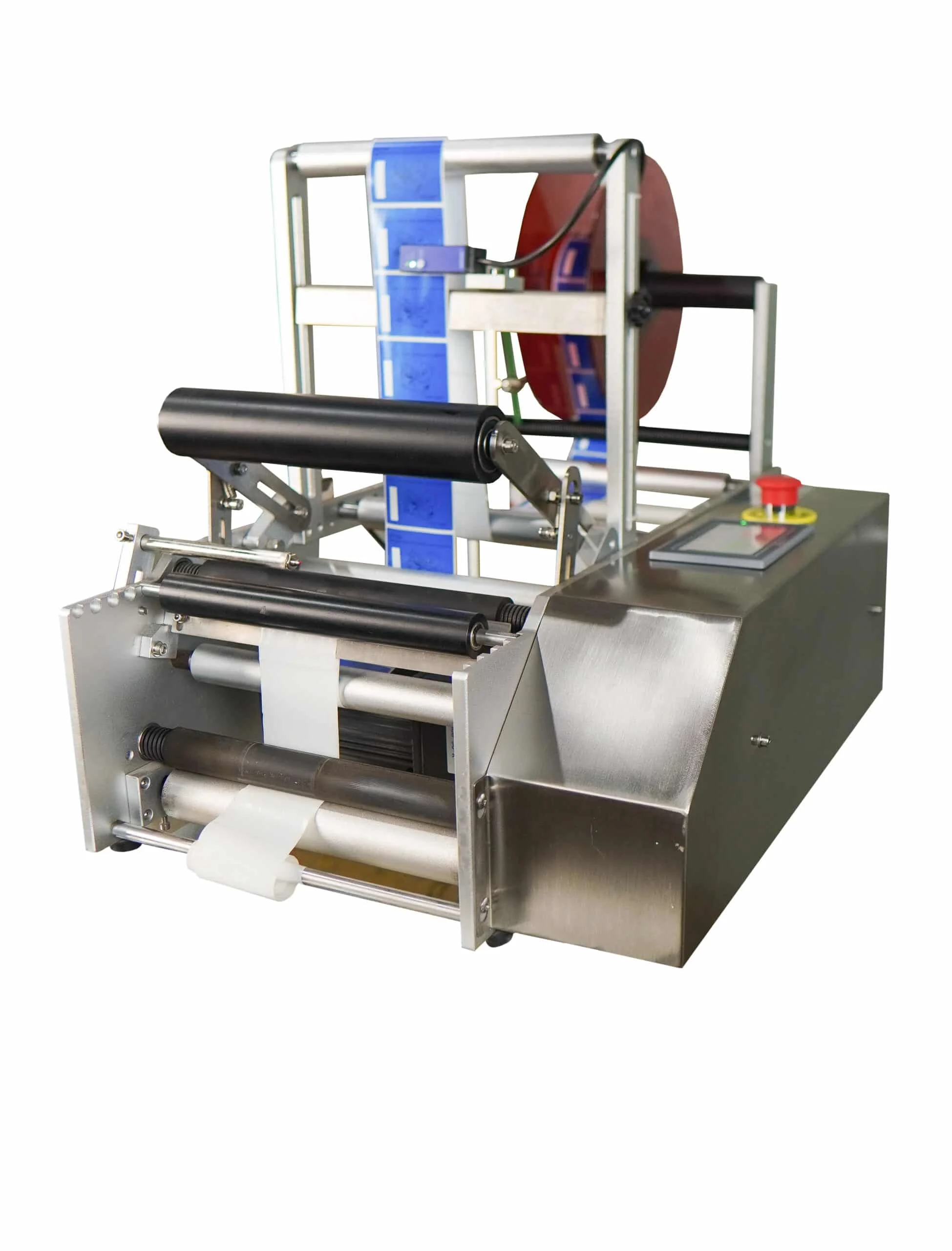

| TSI-120 | Dupla face semiautomática | 40 pç/min | Frascos achatados e ovais | Não |

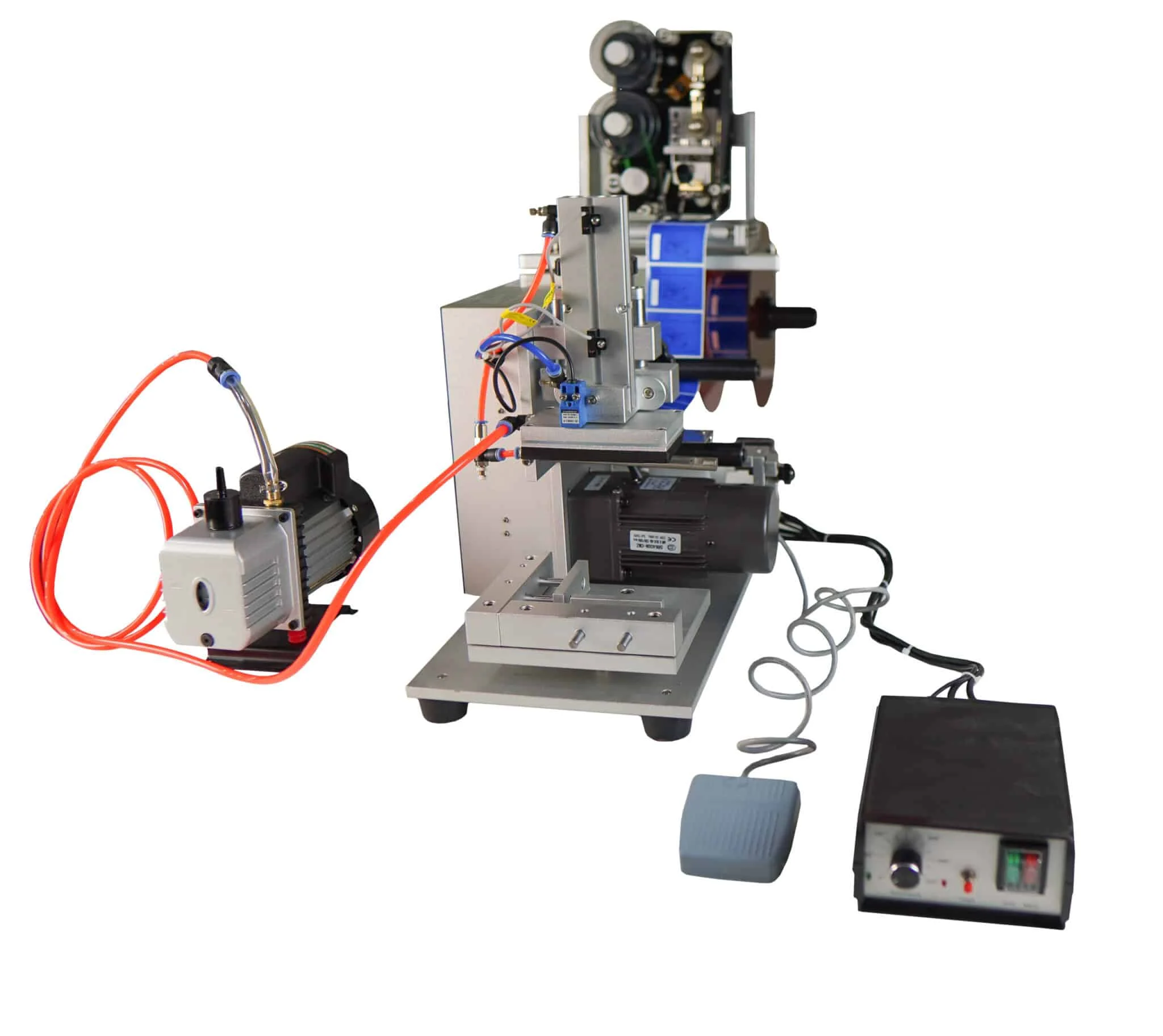

| AB-60C | Plana semiautomática | 50 un/min | Face plana, com compressor | Sim |
Que tipo de rótulo a rotuladora usa?
A rotuladora automática usa rótulo autoadesivo em bobina, nunca rótulo em folha. Ao encomendar na gráfica, especifique:
- Material: BOPP branco ou transparente para produtos com umidade e contato com água; papel couché para embalagem seca; BOPP transparente quando se quer o efeito "sem rótulo" no frasco.
- Dimensões: na linha TSI-1200, rótulo de 30 a 100 mm de largura por 30 a 160 mm de comprimento. Para rótulo maior, os modelos RA200B (até 200 mm) e RA320 (até 320 mm).
- Tubete da bobina: diâmetro interno mínimo de Ø75 mm.
- Diâmetro externo da bobina: máximo de Ø260 mm — acima disso a bobina não entra no desbobinador.
- Espaçamento entre etiquetas: em torno de 2 a 3 mm, para o sensor fotoelétrico identificar o corte.
- Sentido de saída: informe à gráfica se o rótulo sai com a face para dentro ou para fora. Bobina no sentido errado não roda na máquina.
- Sem emendas no meio da bobina, ou com as emendas sinalizadas, para não parar a linha.
Rotuladora automática ou semiautomática: qual escolher?
A semiautomática de bancada, como a TSI-50, aplica de 25 a 50 peças por minuto e compensa quando a fábrica troca muito de formato e o operador acompanha o ritmo. A automática, como a TSI-1200A, trabalha sobre esteira a 40 peças por minuto sem operador dedicado, e compensa quando a rotulagem já é o gargalo da linha. Critério prático: se a rotulagem ocupa mais de duas horas por dia de uma pessoa, a automática se paga.
Por que o rótulo está saindo torto ou com bolha?
| Sintoma | Causa mais provável | O que fazer |
|---|---|---|
| Rótulo torto ou em espiral | Frasco cônico, guia desalinhada ou pressão desigual dos roletes | Alinhar as guias e equalizar a pressão de aplicação. |
| Bolhas ou rugas | Velocidade de dispensação diferente da velocidade da embalagem | Sincronizar dispensador e esteira; revisar a tensão da bobina. |
| Rótulo descolando depois | Frasco úmido, gelado ou com resíduo de silicone | Secar o frasco antes de rotular e revisar o adesivo especificado. |
| Máquina pula etiquetas | Sensor fotoelétrico não lê o espaço entre rótulos | Recalibrar o sensor; em rótulo transparente, usar sensor específico para material translúcido. |
| Sobreposição de rótulos | Espaçamento entre embalagens insuficiente | Ajustar o sem-fim ou a distância na esteira de alimentação. |
| Bobina não encaixa | Tubete menor que Ø75 mm ou bobina com mais de Ø260 mm | Corrigir a especificação com a gráfica na próxima tiragem. |
Perguntas frequentes sobre rotuladoras
Qual é a diferença entre rotuladora e etiquetadora?
Na prática comercial, são a mesma coisa. Para especificar a máquina, o que importa não é o nome e sim o método de aplicação — autoadesivo, sleeve, cola ou IML — junto com a geometria da embalagem e o tamanho do rótulo.
A rotuladora aplica rótulo em qualquer embalagem?
Não. O equipamento é dimensionado para uma faixa de formato e tamanho. Frasco cilíndrico, oval, cônico e face plana exigem soluções diferentes. A linha TSI-1200 atende frascos cilíndricos de 30 a 100 mm de diâmetro; embalagens planas usam os modelos AB-120P e AB-60C; frascos achatados, a TSI-120 de dupla face.
A rotuladora já imprime lote e validade?
Só nos modelos com datador integrado. As rotuladoras ABEMAG TSI-1200AD, TSI-50D, TSI-160D e AB-120PD imprimem lote e validade no mesmo ciclo em que aplicam o rótulo, o que dispensa uma estação a mais na linha. Nos demais modelos, o datador é um equipamento separado, instalado antes ou depois da rotulagem.
Qual a velocidade real de uma rotuladora automática?
A capacidade de catálogo é medida em condição ideal. A velocidade real depende do comprimento do rótulo, da estabilidade da alimentação, do formato do frasco e da precisão exigida. Trate o número publicado como referência e valide com amostra real da sua embalagem e do seu rótulo antes de fechar o projeto.
Qual a precisão de aplicação?
Nos modelos da linha TSI-1200 a repetibilidade de posição fica dentro de ±3 mm. A tolerância varia conforme o modelo, o formato da embalagem e a velocidade de trabalho, e deve ser confirmada por modelo no orçamento.
